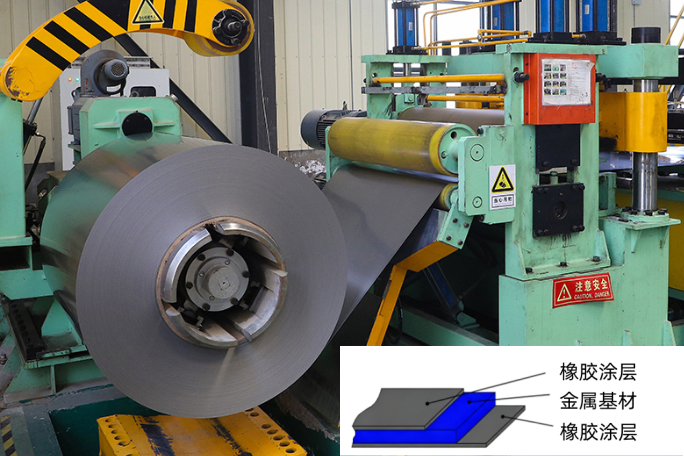

图：橡胶涂层钢卷生产线与结构示意——总厚度由基材和上下涂层共同决定。具体厚度和结构可按应用需求定制

涂层厚度直接决定密封性能、减振能力和冲压可行性。薄涂层适用于精密密封，厚涂层适用于刹车消音片和高阻尼应用。许多现场失效——包括密封不足、冲压脱层和过早疲劳——并非仅由材料质量引起，而是由涂层厚度与实际工况不匹配造成。

本文由济南朗日新材料科技有限公司提供，我们是一家专注于 NBR 和 FKM 涂层钢卷的中国制造商。本文仅聚焦涂层厚度这一独立变量，不重复往期文章中的材料性能数据、附着力测试流程或冲压缺陷分析。目标是帮助采购、工艺工程师和产品设计人员理解厚度如何影响性能，以及如何为特定应用选择合适的厚度。

涂层厚度的含义

涂层厚度仅指橡胶层厚度，不含钢基材。橡胶涂层钢卷的总厚度由以下部分组成：

• 钢基材厚度

• 单面或双面橡胶涂层

例如，钢基材厚度 0.402 mm，每面涂层厚度 0.102 mm，总厚度约为 0.504 mm。在指定卷材时，买家应分别确认基材厚度和涂层厚度，避免混淆。

常见涂层厚度范围：每面 0.02–0.12 mm，具体取决于应用。厚度公差和均匀性——横跨卷材宽度、沿卷材长度以及批次之间——同样重要，应在采购协议中明确规定。

涂层厚度如何影响性能

1. 密封性能

较厚的涂层可以填充更大的间隙，适应较粗糙或不平整的法兰表面。较薄的涂层尺寸精度更高，适用于薄型精密垫片。

但并非越厚越好。过厚的涂层会增加压缩永久变形，导致螺栓扭矩损失，尤其是在螺栓法兰连接中。最佳厚度应平衡间隙填充能力和压缩回弹性能。

2. 减振降噪

较厚的橡胶层通常提供更好的阻尼性能，适用于高频振动和噪音抑制。较薄的涂层适用于空间受限、以密封为主、减振为辅的应用。

3. 冲压与成形

涂层厚度影响折弯、冲切和成形行为。较厚的涂层在折弯时外侧拉伸更大，需要更高的附着力和柔韧性以避免开裂或脱层。较薄的涂层通常更容易冲压，但可能提供较少的耐磨和耐腐蚀保护。

4. 附着力与耐久性

涂层厚度影响附着力失效模式。涂层过厚时，橡胶层内部应力增大，更容易发生内聚失效。涂层过薄时，有效粘接面积可能不足，长期振动下容易脱层。合适的厚度区间配合稳定的粘接工艺至关重要。关于附着力本身的评估方法和失效模式分类，请参阅我们的涂层附着力与冲压性能指南。

如何根据应用选择涂层厚度

下表提供方向性指导。最终厚度必须结合实际工况、模具和样品测试进行验证。

以供参考，行业常见配置包括：精密密封垫片通常每面约 0.025 mm；通用工业密封通常每面 0.065–0.075 mm；刹车消音片双面合计可达 0.135 mm；NBR+PTFE 复合结构用于更高耐化学性要求。如需 NBR 与 FKM 材料性能的完整对比，请参阅我们的NBR vs FKM 对比指南。

来料检验：厚度检查要点

厚度检验是在生产前发现问题的实用方法。关键检查点包括：

• 测量方法：千分尺、测厚仪或截面显微测量

• 测量位置：边缘、中心、卷首和卷尾

• 单面/双面对称性：有些卷材左右厚度均匀，但上下涂层不对称，会导致冲压受力不均和密封偏压

• 预警信号：厚度波动超出公差、局部厚薄不均、涂层偏心

• 与附着力联动：如果厚度异常，附着力测试也应同步复查

注意：厚度问题不一定是材料缺陷，也可能来自涂布工艺波动。供应商的批次记录有助于追溯原因。

常见误区

误区一：越厚越好。

过厚会导致折弯开裂、压缩永久变形增大和成本上升。

误区二：越薄越省。

过薄可能导致密封不足、耐久性下降和有效粘接面积减少。

容易被忽略的：

只关注平均厚度，忽略横向和纵向均匀性。厚度不均会导致冲压受力不均和密封偏压。

低估批次间厚度波动。这直接影响模具参数和成品一致性。

常见问题解答

Q1：如何确定我的应用需要多厚的涂层？

从工况条件入手：温度、介质、压缩力和冲压工艺。薄涂层（每面约 0.02 mm）适用于精密密封；中等厚度（0.05–0.08 mm）适用于通用密封；较厚涂层（每面可达 0.12 mm 或双面合计 0.135 mm）用于刹车消音片和高阻尼应用。务必通过样品和试冲进行验证。

Q2：双面涂层是否总是优于单面？

不一定。双面涂层提供更均匀的应力分布和更好的阻尼性能，但单面涂层对于仅需密封的应用可能已经足够，并且可以降低成本。选择取决于功能和冲压工艺。

Q3：涂层厚度的公差一般是多少？

典型公差为 ±0.01 mm 或更紧，具体取决于供应商和应用。订购前务必与供应商确认公差和测量方法。

Q4：涂层厚度不均会导致哪些问题？

厚度不均会导致冲压受力不均，引发崩边或脱层等缺陷。在密封应用中，会造成密封偏压和泄漏。还会增加模具调试难度，降低批次一致性。

Q5：你们能提供每批次的厚度检测数据吗？

可以。作为中国 NBR 和 FKM 涂层钢卷制造商，我们提供批次级厚度检测记录，包括测量位置和公差结果。如需试冲样品，也可按要求提供。

获取涂层厚度选型支持

需要帮助为您的密封、减振或冲压项目选择合适的涂层厚度？我们的技术团队可提供厚度选型指导、样品支持和厚度检测数据。

📩 邮箱：ryleezh@chinanewmaterialtech.com
📞 电话：+86-531-80993487
📱 手机：+86-152-5416-7359
🌐 官网：official website
