Bobina de acero recubierto de caucho y componentes estampados: juntas, láminas antirruido y kits de herrajes

Cuando una bobina de acero recubierto de caucho falla durante el estampado, el problema suele remontarse a una causa raíz: adherencia insuficiente del recubrimiento. El desportillado de bordes, la delaminación por flexión, el desprendimiento en punzonado y las superficies desiguales después del estampado son señales de que la unión caucho-metal no puede soportar las tensiones mecánicas del conformado. Para compradores e ingenieros, comprender cómo evaluar la adherencia—antes de que la bobina llegue a la prensa—es fundamental para evitar chatarra, tiempos de inactividad y fallos en campo.

Esta guía se centra en el lado práctico de la adherencia: cómo se degrada durante el estampado, qué métodos de ensayo aplican, cómo inspeccionar el material entrante y por qué una mayor adherencia no siempre es mejor.

Por Qué la Adherencia del Recubrimiento se Degrada Durante el Estampado

La adherencia no es una propiedad fija. Cambia bajo las fuerzas mecánicas del estampado.

Rugosidad superficial del sustrato – Cuando el sustrato de acero experimenta deformación plástica, su topografía superficial cambia. Esto puede alterar el área de unión efectiva y, en algunos casos, debilitar el anclaje mecánico entre el caucho y el metal.

Acumulación de tensiones interfaciales – El embutido profundo, el doblado y el punzonado imponen tensiones de cizallamiento y tracción en la interfaz recubrimiento-sustrato. Cuando la tensión local supera la resistencia de la unión adhesiva, comienza la delaminación.

Fallo adhesivo vs. fallo cohesivo – No todos los fallos son iguales. El fallo adhesivo significa que el caucho se separa limpiamente de la superficie del acero—generalmente una señal de unión inicial deficiente. El fallo cohesivo significa que el propio caucho se desgarra mientras la unión permanece intacta—normalmente indica una interfaz más fuerte. Los compradores deben solicitar datos de modo de fallo, no solo valores de resistencia.

Normas de Ensayo de la Industria para la Evaluación de la Adherencia

Varias normas internacionales proporcionan un marco para medir y comparar la adherencia. Son referencias comunes en la unión caucho-metal:

• ASTM D429 / ISO 813 – Métodos de ensayo estándar para la resistencia de unión caucho-metal.

• ASTM D3359 / ISO 2409 – Ensayo de cinta con corte en cuadrícula para cribado rápido.

• ASTM D7093 – Ensayo de cúpula por tracción biaxial combinado con ensayo de cinta, para evaluar la adherencia después de un conformado simulado.

Nuestros ensayos de producción se basan en métodos reconocidos internacionalmente—incluyendo las normas ASTM e ISO relevantes—y se refinan en una norma de control interno, Q/MFKJ B801-2026, específicamente adaptada a aplicaciones de estampado. Los siguientes datos de ensayo provienen de un lote reciente de bobina de acero inoxidable recubierta de NBR (LOTE Nº: 260808001):

Extracto del informe de ensayo de adherencia y estampado para bobina de acero recubierto de caucho – fuerza de unión, embutición Erichsen, doblado, T-peel y niebla salina

Estos resultados confirman que la bobina cumple los requisitos para aplicaciones de estampado. Los compradores pueden solicitar informes de ensayo similares para cada lote.

Cuatro Defectos Comunes de Estampado Relacionados con la Adherencia

Cuando la adherencia es inadecuada, aparecen repetidamente cuatro defectos:

Nota: Cuando aparezcan estos defectos, primero descarte factores de equipo y proceso como desgaste del filo del troquel, holgura inadecuada y parámetros de velocidad de estampado, antes de concluir que el problema es la adherencia del material.

1. Desportillado de Bordes

El recubrimiento de caucho se fractura y se desprende en el borde cortado. Esto normalmente indica una tenacidad insuficiente de la capa superficial de caucho o una unión que no puede absorber la tensión de cizallamiento del corte. Se requiere una fuerza de pelado mínima para resistir el desportillado; por debajo de ese umbral, el recubrimiento falla localmente.

2. Delaminación por Flexión

Durante el doblado, el recubrimiento en el radio exterior se estira mientras el radio interior se comprime. Si la adherencia es demasiado baja, el caucho se separa del acero en la curva. El radio de doblado mínimo que puede soportar una bobina recubierta depende de la combinación de espesor del recubrimiento, dureza del caucho y resistencia de unión. Nuestro ensayo de doblado a 5 MPa de presión de troquel no muestra grietas ni desprendimiento, lo que confirma su idoneidad para operaciones de conformado típicas.

3. Desprendimiento en Punzonado

En el punzonado, el punzón atraviesa el material, creando una alta tensión de cizallamiento en el borde cortado. Si la resistencia de unión es inferior a la tensión de cizallamiento, el recubrimiento se desprende del sustrato. Este defecto suele aparecer como una separación limpia a lo largo de la línea de corte.

4. Superficie Desigual después del Estampado

Las superficies desiguales después del estampado suelen apuntar a dos problemas combinados: espesor de recubrimiento inconsistente y adherencia desigual a lo ancho de la bobina. Nuestra tolerancia de espesor de recubrimiento se controla dentro de ±0,01 mm, y la uniformidad de adherencia se verifica mediante ensayos por lote.

Inspección del Material Entrante: Cómo Evaluar Antes de la Producción en Masa

Los compradores no necesitan un laboratorio completo para detectar problemas de adherencia a tiempo. Se pueden realizar tres comprobaciones sencillas en la bobina entrante:

Ensayo de Cinta (ASTM D3359 / ISO 2409)

• Limpie la superficie.

• Realice un patrón de corte en cuadrícula con una cuchilla afilada.

• Presione firmemente una cinta adhesiva sobre el área cortada.

• Tire de la cinta en un ángulo de 45°.

• Aprobado: Sin eliminación de recubrimiento, o solo pequeñas escamas en las intersecciones.

• Rechazado: Elrecubrimiento se desprende a lo largo de los cortes.

Ensayo de Doblado

• Doble una pequeña tira de acero recubierto alrededor de un mandril o un radio conocido.

• Inspeccione el exterior de la curva.

• Aprobado: Sin grietas, sin delaminación.

• Rechazado: El caucho se separa del acero o se agrieta visiblemente.

Estampado de Prueba por Lotes Pequeños

• Ejecute 50–100 piezas utilizando el troquel de producción real.

• Inspeccione desportillado de bordes, delaminación y defectos superficiales.

• Si aparecen defectos en las primeras pasadas, la bobina no es adecuada para ese troquel.

Señales de Alerta en la Recepción

• Variación del espesor del recubrimiento superior a ±10% a lo ancho de la bobina.

• Resultados de adherencia que varían más del 20% entre lotes.

• Irregularidades superficiales visibles o puntos duros.

La Adherencia No es “Cuanto Más, Mejor”

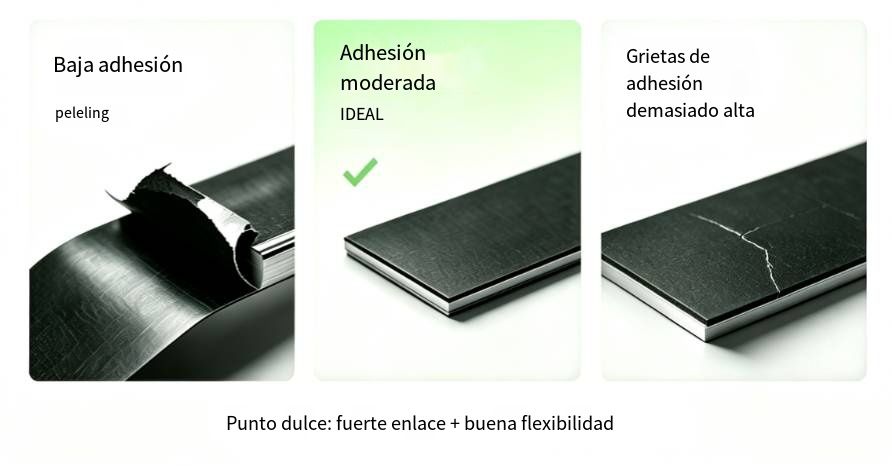

Figura: Niveles de adhesión y modos de fallo – desprendimiento, rendimiento ideal y agrietamiento

Un error común entre compradores es pensar que la máxima adherencia siempre es lo mejor—algunos incluso especifican el valor de adherencia más alto posible al solicitar cotizaciones. En la práctica, la adherencia debe equilibrarse con la flexibilidad.

• Adherencia alta, pero demasiado rígida – Cuando la adherencia es extremadamente alta, los formuladores suelen lograrla aumentando la dureza del caucho o la densidad de reticulación. Esto hace que el caucho sea más rígido y quebradizo. Bajo doblado o embutición profunda, el recubrimiento puede agrietarse en lugar de estirarse.

• Adherencia moderada – El rango óptimo para la mayoría de las aplicaciones de estampado. La unión es lo suficientemente fuerte para resistir el pelado y el cizallamiento, mientras que el caucho sigue siendo lo suficientemente flexible para adaptarse al doblado y conformado sin agrietarse.

• Adherencia baja – La unión falla bajo tensiones normales de estampado, provocando desportillado, pelado y delaminación.

El nivel de adherencia correcto es el que coincide con su proceso de conformado: los radios de doblado cerrados y las embuticiones profundas necesitan mayor adherencia sin excesiva fragilidad; el punzonado simple puede tolerar una adherencia menor.

Preguntas Frecuentes

Q1: ¿Qué informe de ensayo de adherencia debo solicitar a mi proveedor de bobinas?

Solicite datos que cubran resistencia de unión, T-peel, doblado y embutición Erichsen. Nuestros informes de ensayo cubren estos elementos, basados en métodos alineados con ASTM/ISO y nuestra norma interna Q/MFKJ B801-2026, y están disponibles para cada lote.

Q2: ¿Un fallo cohesivo es siempre mejor que un fallo adhesivo?

Generalmente sí. El fallo cohesivo significa que el caucho se rompe mientras la unión se mantiene—indicando que la interfaz es más fuerte que el caucho. El fallo adhesivo significa que la unión es el eslabón más débil, lo cual es una señal de advertencia para el estampado.

Q3: ¿Puedo usar la misma bobina para diferentes troqueles de estampado?

No necesariamente. Los requisitos de adherencia dependen de la tensión impuesta por cada troquel. Una bobina que funciona bien en una operación de punzonado simple puede fallar en una operación de embutición profunda. La embutición profunda y los radios de doblado cerrados son condiciones de alta tensión que exigen la mayor adherencia y flexibilidad del recubrimiento. Valide siempre con una prueba por lotes pequeños en el troquel real.

Q4: ¿Cómo sé si la adherencia varía a lo largo de la bobina?

Solicite a su proveedor datos de uniformidad de adherencia—de borde a centro y de principio a fin. Nuestros registros de lote incluyen esta información. Si no está disponible, realice ensayos de cinta en múltiples ubicaciones de una tira de muestra.
